【准信企业说消防】消防管道的色标用什么颜色？色标宽度为多少？

发布日期：2020/6/5 浏览：5089次来源：Reliance

一、管道标识可有标准

我国现行的是：GB7231-2003《工业管道的基本识别色、识别符号和安全标识》，适用于工业生产中非地下埋设的气体和液体的输送管道。

二、管道颜色可有什么讲究

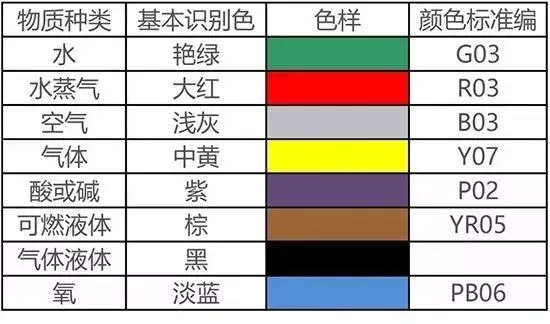

现行的标准里规定的8种识别颜色，代表了8种物质种类，他们的颜色样板及标准编号如下所示。

基本识别色标识方法：

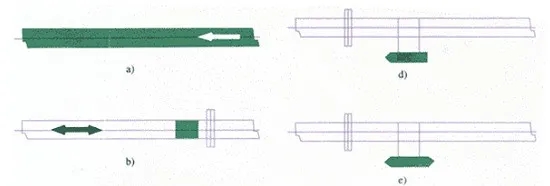

工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；

b)在管道上以宽为150mm的色环标识；

c)在管道上以长方形的识别色标牌标识；

e)在管道上以系挂的识别色标牌标识。

当采用b），c），d），e）方法时，二个标识之间的最小距离应为10 m。

c），d），e）的标牌最小尺寸应以能清楚观察识别色来确定。

当管道采用b），c），d），e）识别色标识方法时，其标识的场所应该包括所有管道的起点、终点交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

应用举例：

基本识别色和流向、压力、温度等标识方法参考图

图危险化学品和物质名称标识方法参考图

只是颜色就能完全区分管道？别急，我们还有符号呢！

三、管道符号

识别符号一般是由名称、流向和主要工艺参数组成。

名称：

可以是物质全称，如氧气、水、甲醇；也可以是化学分子式，如O2，H2O，CH3OH。

流向：

(1）工业管道内物质的流向一般直接用箭头表示。

(2）也可以用标牌指向。

(3）如果管道里的物质是双向，就用双向箭头表示。

四、这些标识有什么用？

1. 对管道可视化，预知管道危险性，防止误碰设备，预防事故的发生，提高管道操作、维护的效率。

2. 方便识别管道内的物质，避免设备检修上发生误判的事件。
